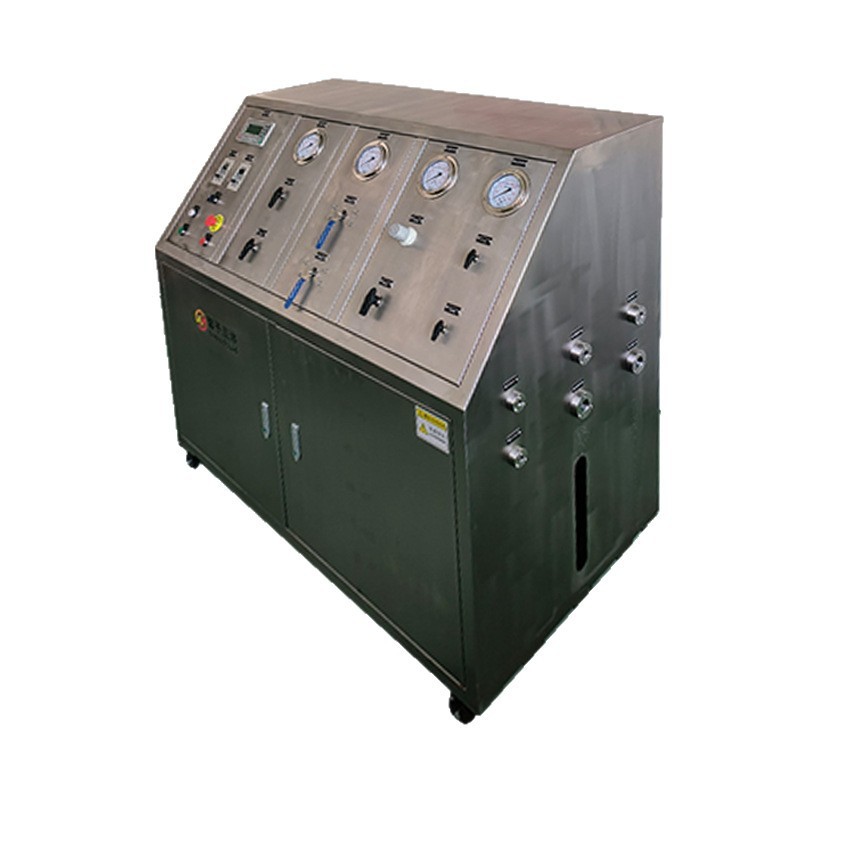

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試和流量測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1500x800x1400（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓，流量

Ø 試驗壓力范圍：15～60Bar

Ø 液泵增壓比：15:1

Ø 流量測試范圍：0～3L/min，2～25L/min

Ø 水泵輸出流量：小水泵16L/min(空載)，大水泵50/min(空載)

Ø 水泵輸出揚塵：小水泵25m，大水泵52m

• 試驗介質：水

Ø 介質溫度：常溫

Ø 壓力測量精度：±1.6%

Ø 流量測量精度：±1%

Ø 試驗工位：水壓1工位，小流量1工位，大流量1工位

Ø 氣源入口：NPT1/2F

Ø 高壓出口/回路口：G1/4F-120°

Ø 大流量出口/回路口：NPT 1”F

Ø 小流量出口/回路口：NPT1/2F

Ø 控制方式：手動控制

Ø 液箱容積：60L

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC380V 50Hz
• 設備功率：2.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
