應用范圍：

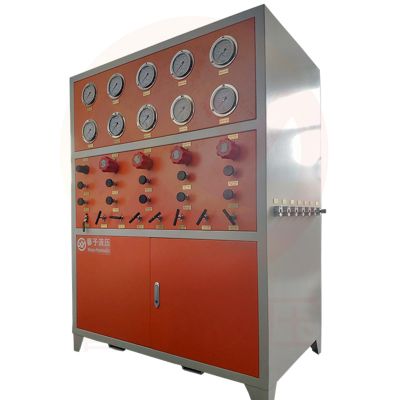

上海馨予氣密性試驗臺可進行0-269MPA氣密性泄漏試驗，能滿足于各種軟管、金屬管、各種汽車管路、冷凝器、換熱器及工程機械液壓軟管、鋼管、壓力容器、截止閥、旋塞閥、止回閥、球閥、調節閥、閥組等高壓閥門，石油機械及儀表閥門的閥體強度試驗與高低壓氣壓試驗。
技術參數：
1、試驗壓力:0-269MPA（可定制）；
2、試驗介質：空氣、氮氣、氦氣等；
3、驅動壓力：5-8bar；
4、測試工位：1個（可擴充）；
5、壓力表精度：1.6級
6、環境溫度：常溫；
7、控制方式：手動控制。
設備特點：
1、配備有進口氣體增壓泵自動增壓，可以輕松實現輸出壓力任意可調，可控。
2、技術先進，設計結構合理；
3、具有體積小，重量輕，外型美觀大方的特點；
4、所有精密部件都采用國外進口，無任何焊接連接，方便拆卸，安全系數高，使用壽命長，便于維護。

應用范圍：

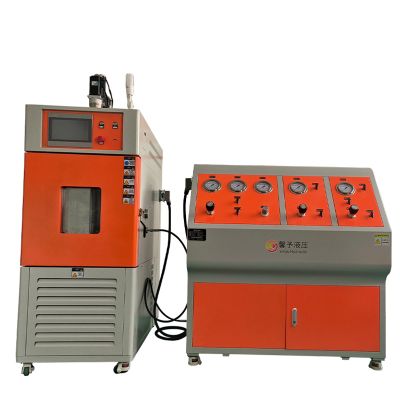

設備根據相關國家強制標準研發設計和制作，適用于各種瓶閥的功能性能試驗及型式試驗，設備廣泛應用于瓶閥生產廠家、科研院所、檢測機構等場所。

技術參數：
1、試驗壓力：0～30MPa（可定制）；
2、開啟頻率：8～15次/min，10S±2S/或2次/min；
3、啟閉行程：≤4圈（可設定）；
4、試驗次數：≮100萬次；
5、試驗介質：空氣或氮氣(特殊介質請咨詢）；
6、系統輸出扭矩：20N.M；
7、測試工位：1個（可擴充）；
8、扭矩控制精度：±0.3N.M；
9、扭矩測量精度：±0.5%F.S；
10、驅動空氣：0.6MPa≤P≤0.8MPa；
11、電源要求：AC380V 50Hz；
12、控制方式：自動控制。
參考標準：
1、ISO 10297可搬運氣瓶閥—技術要求和型式試驗
2、GB 15382氣瓶閥通用技術要求
3、GB 17926車用壓縮天然氣瓶閥
4、ISO 15500道路車輛.壓縮天然氣(CNG)燃料系統元部件
5、GB 7512液化石油氣氣瓶閥
6、GB 10879溶解乙炔氣瓶閥
7、GB 17878工業用非重復充裝焊接鋼瓶用瓶閥
8、GB 18299液化石油氣氣瓶集成閥
功能特點：
1、控制元件采用伺服電機和進口扭力傳感器控制閥門的開啟、關閉，慣性沖擊小、控制穩定；
2、采用微機控制試驗過程，實時顯示壓力-時間曲線、試驗壓力等值，試驗結果可自動保存，也可打印輸出，斷電后能自動保存試驗結果；
3、計算機數據采集處理，打印輸出環境/介質溫度、循環次數和循環壓力波形；
4、可設定氣瓶閥的啟閉扭矩行程；
5、試驗時可以自由設定運行周期次數要求，當達到要求時可以自動停止試驗；
6、具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全；
7、試件泄漏可以為設定報警點。當泄漏量達到一定程度后，系統則會自動報警并停止工作，計算機仍保持供電狀。

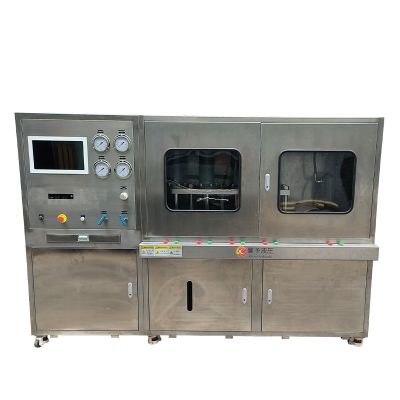

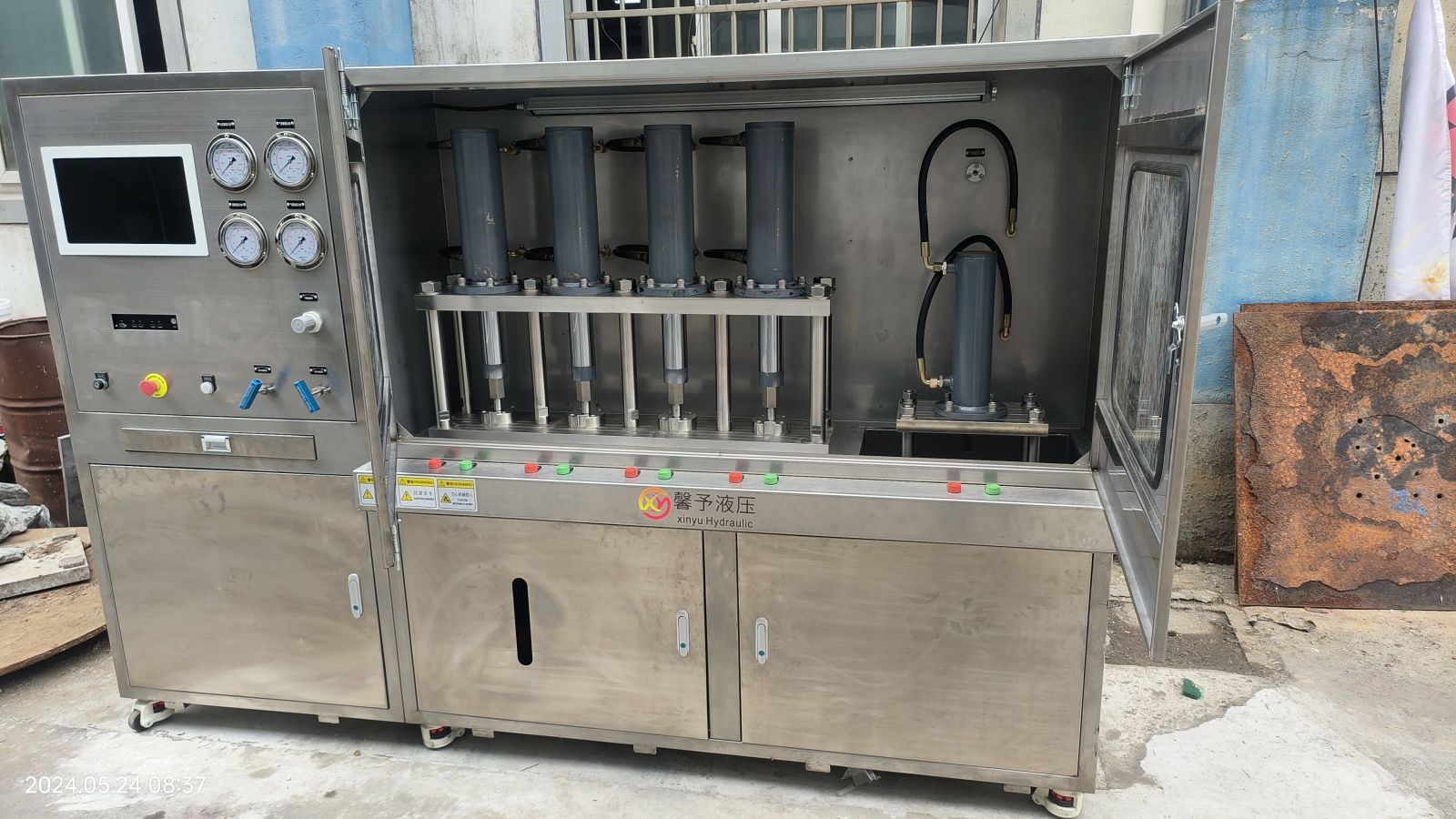

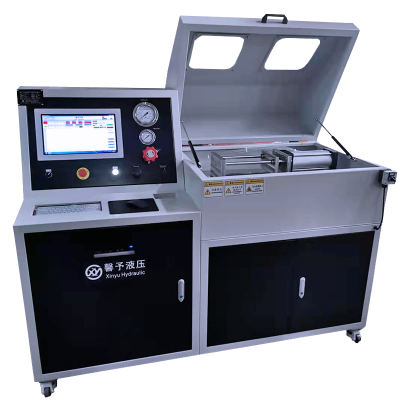

1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備外形尺寸：2600x900x1750（長x寬x高mm）
• Ø 測試產品：客戶自備
• Ø 測試方式：水壓試驗、氣密性試驗
• Ø 水壓試驗壓力：0～160MPa
• Ø 氣密性試驗壓力：0～80MPa
• Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
• Ø 試驗介質：水、空氣
• Ø 介質溫度：常溫
• Ø 環境溫度：常溫
• Ø 試驗工位：水壓4工位，氣密性1工位
• Ø 氣源要求：6～8bar，2.0m³/min
• Ø 電源電壓：AC380V 50Hz
• Ø 系統總功率：＜5.0KW
•

應用范圍：

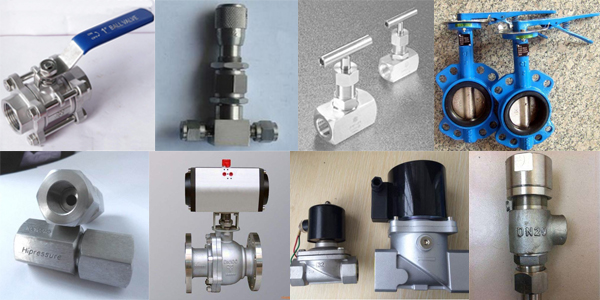

主要用于各種截止閥、旋塞閥、止回閥、球閥、調節閥、減壓閥、電磁閥、閥組等高低壓閥門及儀表閥門的靜壓壽命試驗，并廣泛應用于閥門生產廠家。

技術參數：
1、試驗介質：水或油等；
2、試驗壓力：0-100MPa（可定制）；
3、壓力測量精度：±0.5%F.S；
4、壓力控制精度：±1%F.S；
5、控制方式：手動/自動；
6、電源電壓：AC 220V 50Hz；
7、驅動方式：6～8bar壓縮空氣。

參行標準：
JB/T-8858、JB/T-8859、JB/T-8860、JB/T-8861、JB/T-8862、JB/T-8863、IEC60730-2-8-2000（根據標準可檢測水錘壓力峰值）。
功能特點：
1、采用德國進口氣動泵做壓力源，試驗壓力最高可達690MPa，輸出壓力可以無級調節，升壓速率可以自由設定；
2、所有泵閥與管路均采用316不銹鋼材質，為德國進口產品，可以適用水、油、乳化液等大多數液體試壓介質；
3、試驗過程中，可以自動進行壓力補償，試件破裂后壓力迅速下降，系統自動停止加壓；
4、實現計算機控制功能，可升壓速度能保持恒定，可實現無級調節，試驗數據和曲線參數能實時顯示、能自動保存試驗結果、并可任意打印試驗報表；
5、特殊設計的防護工裝，能有效保護爆破時對操作人員和設備的傷害；
6、采用高速采樣卡(美國NI)采樣試驗數據，軟件采用LABVIEW編寫，多種配套工裝，滿足試件不同的安裝方式。

1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備外形尺寸：2600x900x1750（長x寬x高mm）
• Ø 測試產品：客戶自備
• Ø 測試方式：水壓試驗、氣密性試驗
• Ø 水壓試驗壓力：0～160MPa
• Ø 氣密性試驗壓力：0～80MPa
• Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
• Ø 試驗介質：水、空氣
• Ø 介質溫度：常溫
• Ø 環境溫度：常溫
• Ø 試驗工位：水壓4工位，氣密性1工位
• Ø 氣源要求：6～8bar，2.0m³/min
• Ø 電源電壓：AC380V 50Hz
• Ø 系統總功率：＜5.0KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

應用范圍：

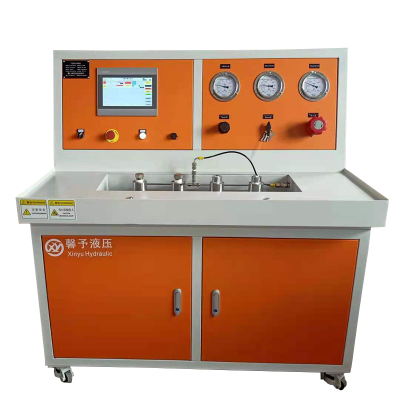

主要用于適用于各種高低壓閥門的氣密封性能泄漏測試，氣密封泄漏試驗臺主要由氣源部分、控制系統、增壓系統、組成，設備噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。

技術參數：
1、試驗壓力：0-200MPA（可定制）；
2、驅動壓力：6-8bar壓縮空氣；
3、控制方式：手動/自動；
4、試驗介質：空氣、氮氣、氧氣等；
5、試驗路數：1路（可擴充）；
6、測量精度：±0.5%F.S；
7、電源電壓：220V 50Hz。

參考標準：
GB/T13927通用閥門壓力試驗、GB/T19672管線閥門技術條件、ISO10297可搬運氣瓶閥—技術要求和型式試驗、GB15382氣瓶閥通用技術要求等。
設備特點：
1、設備設計原理先進，采用德國原裝氣動泵作為測試壓力源，設備中可選擇配備一個氣瓶，可連續進行測試；
2、測試壓力可以無級調節，升壓速率可以設定；
3、所有承壓零件都采用進口知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護；
4、具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全。

應用范圍：
主要用于球閥、閘閥、安全閥、針閥、蝶閥、氣控閥、電磁閥等閥門的耐壓爆破強度試驗，廣泛應用于閥門生產廠家、檢測機構、科研院校等單位。

技術參數：
1、試驗介質：水、液壓油等；
2、試壓范圍：0-400MPa；
3、測量精度：±0.5%F.S；
4、介質溫度：根據要求定制
5、試驗路數：1路（可擴充）
6、驅動方式：0.5-0.8MPa壓縮空氣；
7、控制方式：手動/自動。
參考標準：
1、ISO 5028-1982《工業用閥門閥門的壓力試驗》
2、GB/T13927-92《通用閥門壓力試驗》
3、ZBJ16006-90《閥門的試驗與檢測》
主要特點：
1、采用德國氣動增壓技術，輸出壓力范圍高達690MPA；
2、整機高壓均采用進口部件，不銹鋼的管路，保證耐壓等級和使用的可靠性；
3、具有超壓、超時、泄露監控功能，可自動報警并終止試驗；
4、閥門試驗（實驗）裝置自動或手動控制方式可選。

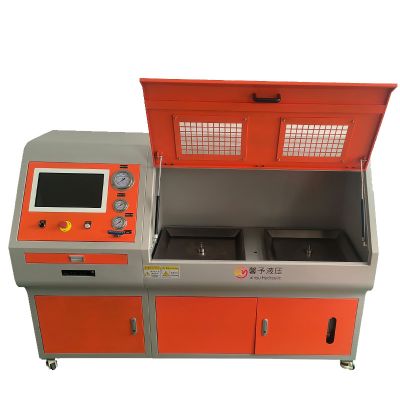

設備用途：本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：2000x800x1400（長x寬x高mm）
• 測試產品：客戶自備
• 測試方式：靜壓測試
• 試驗壓力：0～80MPa
• 輸出壓力 ：100MPa（控制氣源8Bar時）
• 氣泵增壓比：4:1/28:1/130:1
•  壓力測量精度：傳感器±0.5%，壓力表±1.6%
•  試驗介質：水
• 介質溫度：常溫
•  環境溫度：常溫
• 試驗工位：2工位
• 氣源要求：6～8bar，1.5m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：＜1.0KW
•

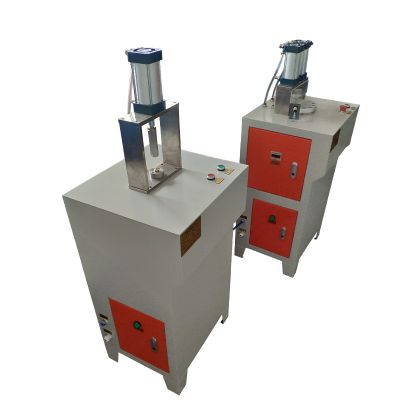

本設備為上海馨予流體控制設備有限公司設計制造，用于截止閥上密封圈的裝配。

• 技術參數

• 外形尺寸：500x450x1350（長x寬x高，mm）
• 驅動要求：壓縮空氣
• 氣源壓力：≤8bar
• 測試工位：1工位
• 控制方式：半自動控制
• 電源要求：AC220V 50Hz
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

  1）接入電源（AC220V 50Hz）；

  2）接入壓縮空氣（≤8bar）。

2.2 操作說明

 1）放置截止閥接頭到工裝中；

2）將密封圈套入裝密封圈的桿子上，然后裝入壓緊接頭中；

3）按下啟動按鈕氣缸伸出然后把密封圈壓入接頭中；

4）計時器上設定壓緊時間（出廠預設2s），時間到后氣缸自動升起；

5）取下截止閥接頭完成裝配。

2.3 指示說明

  1）電源：電源開關打開時指示燈亮，此時控制開關電源接入。

2.4 注意事項

1）運行前注意的事項

• 確認電源已安全接好
• 確認壓縮空氣壓力供給足夠
• 確認正常后，啟動設備

2）運行中注意的事項

• 升起或下降壓緊氣缸時請勿將手伸進氣缸活動區域
• 升起或下降升降氣缸時請勿將手伸進氣缸活動區域
• 出現故障及時按下停止按鈕

3）運行結束注意的事項

• 切斷電源

2.5 常見故障及處理方法

序號	故障現象	原因	解決方法
1	氣缸壓不住	氣源壓力不足	將壓縮空氣氣壓提高
2	氣缸動作緩慢	氣源壓力不足	將壓縮空氣氣壓提高
3		氣源流量不足	將節流閥開大
