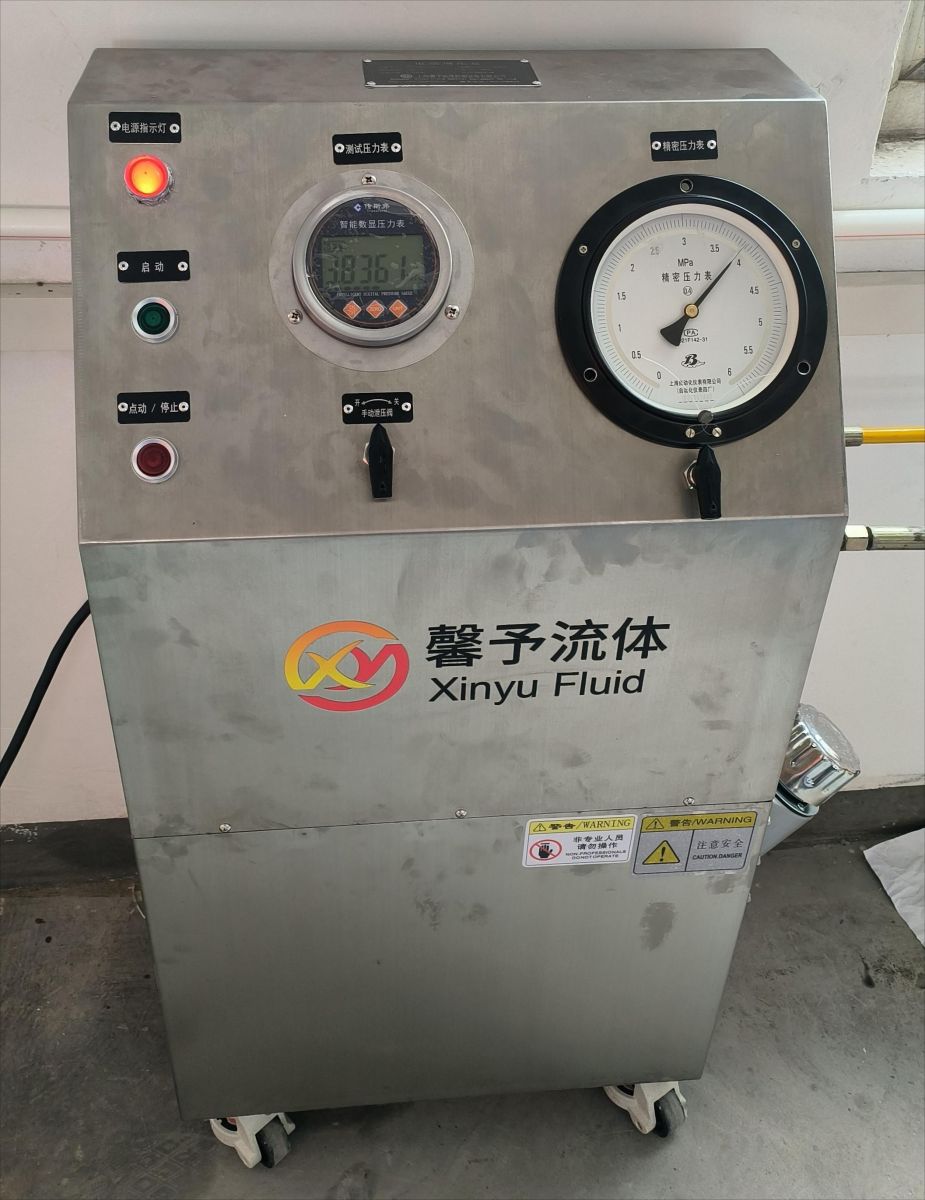

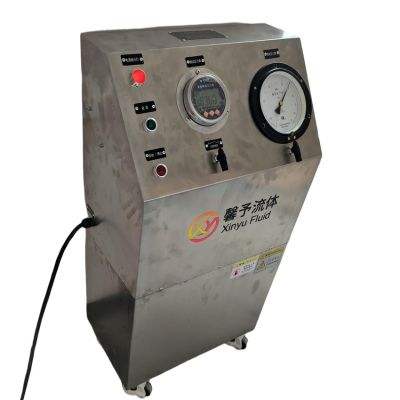

電動增壓泵由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：500x300x1000（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓

Ø 試驗壓力范圍：5～40Bar

Ø 增壓流量：108L/H

Ø 壓力測量精度：±1.6%，±0.4%

Ø 試驗介質：水

Ø 介質溫度：常溫

Ø 試驗工位：1工位

Ø 高壓出口/回路口：G1/4F-120°

Ø 控制方式：手動控制

Ø 液箱容積：40L

Ø 電源要求：AC380V 0.75KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入電源（AC380V 0.75KW）；

2） 將水箱加滿水；

3） 將被測件通過管路接入設備高壓出口和回路口中；

2.2 操作說明

1） 首先打開手動泄壓閥和壓力保壓閥；

2） 然后點擊啟動按鈕，電動泵將會輸出水到測試工件并循環回水箱，等循環一

段時間后按下停止按鈕將泵停止；

• 關閉手動泄壓閥，此時可根據需求選擇增壓方式：按下啟動按鈕增壓時，系

統將會增壓至設備最大壓力，按下點動按鈕時，可進行人工操作輸出壓力；

• 壓力到達后，關閉壓力保壓閥進行保壓，此時壓力可在測試壓力表小和精密

壓力表中讀取；

• 測試結束后，打開手動泄壓閥和壓力保壓閥，釋放系統內的高壓液體，完成

測試。

2.2 維護與保養

1） 定期清潔水箱和更換測試用水（根據測試用水污染程度）；

3 注意事項

3.1 運行前注意的事項

• 確認設備電源已連接到位
• 確認水箱水位足夠
• 確認各項管路、電路均已連接完成
• 確認正常后，啟動設備

3.2 運行中注意的事項

• 測試時請勿隨意松開連接接頭
• 出現故障及時打開泄壓閥進行泄壓

3.3 運行結束注意的事項

• 不運行時斷開電源

3.4 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	氣泵高壓腔有空氣	將高壓閥門打開，讓泵連續運轉一段時間，直至測試液體流出
2		水位過低	將水箱加滿水
3		管路連接處泄露	檢查泄露點，將管接頭扳緊

*  無法解決的問題及時聯系廠家。

電動增壓泵由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：500x300x1000（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓

Ø 試驗壓力范圍：5～40Bar

Ø 增壓流量：108L/H

Ø 壓力測量精度：±1.6%，±0.4%

Ø 試驗介質：水

Ø 介質溫度：常溫

Ø 試驗工位：1工位

Ø 高壓出口/回路口：G1/4F-120°

Ø 控制方式：手動控制

Ø 液箱容積：40L

Ø 電源要求：AC380V 0.75KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

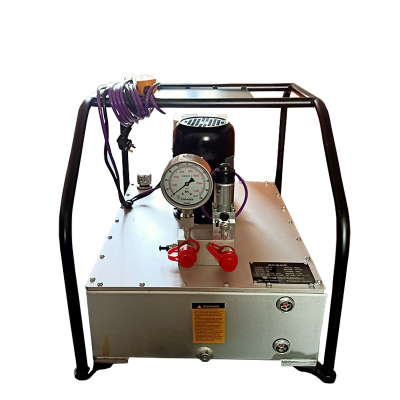

HEP系列電動泵適用于各種工業生產應用領域(7OMpa-300Mpz連續輸出)，也可以直接配以相應的機具進行推、拉、擴張、加緊、彎曲、頂升、擠壓等作業，如輸變電纜壓接，鋼筋壓接等。
