1 設備說明

1.1 設備用途

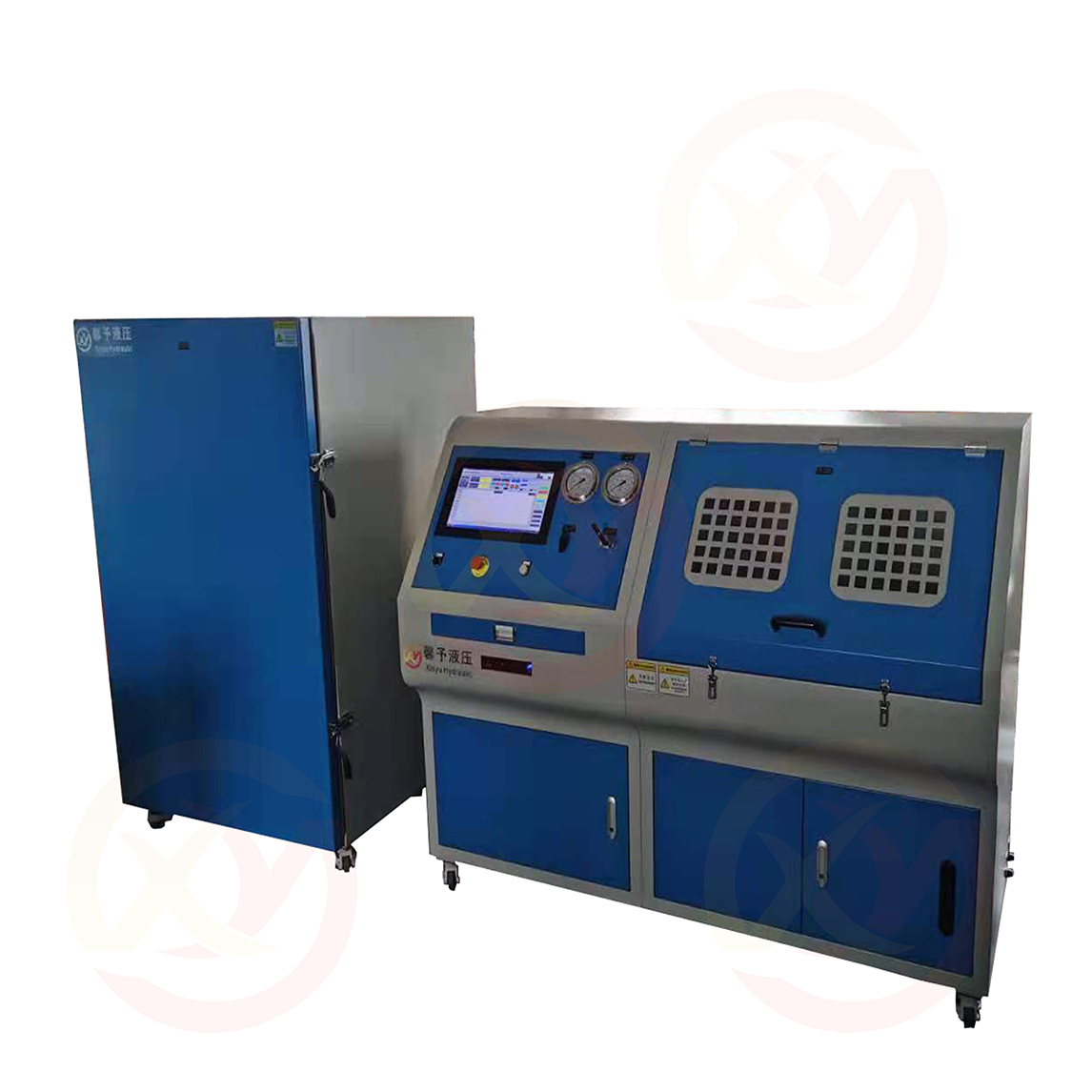

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備外形尺寸：1800x800x1400（長x寬x高mm）
• Ø 測試產品：軟管
• Ø 測試方式：靜壓、爆破測試
• Ø 試驗壓力范圍：0～1000bar
• Ø 輸出壓力 ：2000bar（控制氣源8Bar時）
• Ø 氣泵增壓比：255：1
• Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
• Ø 試驗介質：水、液壓油
• Ø 介質溫度：常溫
• Ø 環境溫度：常溫
• Ø 試驗工位：2工位（分配器分出多工位）
• Ø 氣源要求：6～8bar，1.5m³/min
• Ø 電源電壓：AC220V 50Hz
• Ø 系統總功率：1.0KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，1.5m³/min）；

2） 接通電源（AC220V 50Hz），并打開電源；

3） 將電腦開機，然后點擊桌面上的CNC控制爆破試驗系統即可進入操作界面；

參數設定：

產品參數：可根據需求進行設定。

靜壓壓力：靜壓(保壓)測試時的壓力，可根據需求設定。

爆破壓力：爆破測試的參考壓力（以設定值判斷爆破壓力是否合格）。

排空時間：測試開始時排空的時間。

保壓時間：靜壓測試時壓力到達保壓時間，可根據需求設定。

爆破壓力：爆破測試的參考壓力（以設定值判斷爆破壓力是否合格）。

氣源初始壓力：測試開始時氣動液泵運行的初始氣壓。

氣源升壓速率：氣動液泵供氣的升壓速率。

2.3 操作流程

1）首先將被測產品接入設備高壓出口處。

2）然后進入到參數設定界面，設定所需要的排空時間、保壓時間、靜壓壓力、爆破壓力、升壓速率等參數。

3）然后進入到測試界面，根據需求選擇測試方式，根據實際測試情況設定曲線X軸時間、Y軸壓力。

4）點擊開始測試，系統自動根據測試流程進行：排空-升壓-保壓-爆破（根據選擇的模式決定），測試中可實時觀察壓力和曲線。

5）當產品爆破完成后自動記錄最高爆破點，然后自動停機并判斷產品是否合格，同時會顯示在測試界面中。

6）測試完成后系統自動泄壓，等產品中的壓力下降至安全范圍即可拆卸產品。

7）然后可根據需要打印/輸出報表和保存數據。

8）進行下一次測試時需點擊刷新復位將當前測試的數據清除。

3 注意事項

3.1 運行前注意事項

1）確認壓縮空氣壓力、流量供給足夠

2）確認設備供電滿足要求

3）確認水箱中液位足夠

4）確認各項管路、電路均已連接完成

5）確認被測產品是否已連接到位

6）確認正常后，即可啟動設

3.2 運行中注意事項

1）測試時請勿隨意松開連接接頭

2）測試時禁止打開放產品的測試艙

3）壓力達不到時微調氣源調節閥使壓力升高

4）出現無法解決的問題及時按下急停停止設備，同時打開手動泄壓閥將壓力卸除。

3.3 運行結束注意事項

1）測試完成后等產品中壓力降至安全范圍后再拆卸產品

2）不運行時斷開電源和氣源
