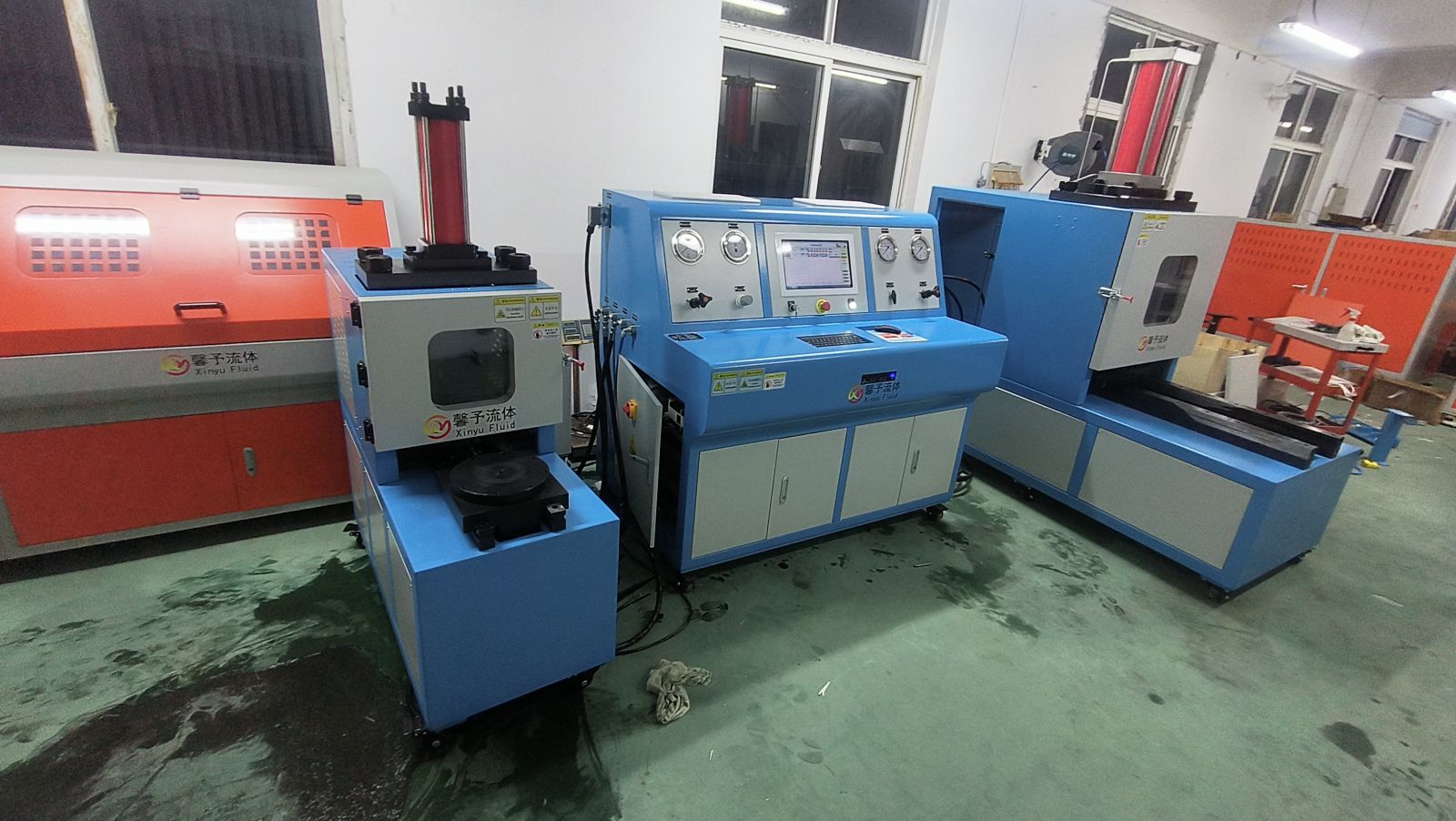

?設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 控制臺外形尺寸：1500x1000x1400（長x寬x高mm）

Ø 左工位測試臺外形尺寸：450x1240x1700（長x寬x高mm）

Ø 右工位測試臺外形尺寸：860x2000x2160（長x寬x高mm）

Ø 測試產品：流量計(用戶自備)

Ø 測試方式：氣密性測試

Ø 測試口徑：DN10～DN300

Ø 測試壓力范圍：1～10MPa

• 保壓時間：1～3000s

Ø 氣泵增壓比：7/30:1

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：空氣、氮氣

Ø 試驗工位：2工位（左工位測試DN10～DN80，右工位測試DN100～DN300）

Ø 壓緊方式：油缸壓緊（兩工位獨立的液壓壓緊系統）

Ø 工位1壓緊力：Max.10T/14MPa

Ø 工位2壓緊力：Max.27T/14MPa

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8MPa，2m³/min

Ø 電源要求：AC380V 50Hz

Ø 系統總功率：6.0KW

Ø 左工位試壓對照表：

測試壓力 MPa	左工位試壓對照表
10	√	√	√	√	√	√	√	√	√
9	√	√	√	√	√	√	√	√	√
8	√	√	√	√	√	√	√	√	√
7	√	√	√	√	√	√	√	√	√
6	√	√	√	√	√	√	√	√	√
5	√	√	√	√	√	√	√	√	√
4	√	√	√	√	√	√	√	√	√
3	√	√	√	√	√	√	√	√	√
2	√	√	√	√	√	√	√	√	√
1	√	√	√	√	√	√	√	√	√
DN	10	15	20	25	32	40	50	65	80

Ø 右工位試壓對照表：

測試壓力 MPa	右工位試壓對照表
10	√	√	√				/
9	√	√	√
8	√	√	√
7	√	√	√
6	√	√	√	√
5	√	√	√	√
4	√	√	√	√	√
3	√	√	√	√	√
2	√	√	√	√	√	√
1	√	√	√	√	√	√
DN	100	125	150	200	250	300	/

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
