1.1 設備用途

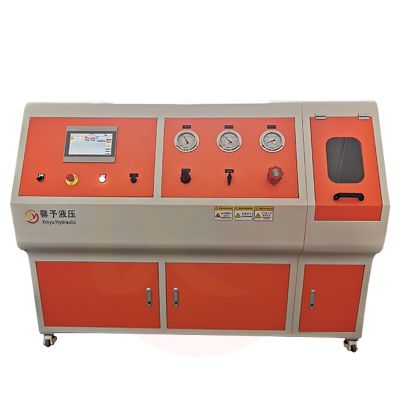

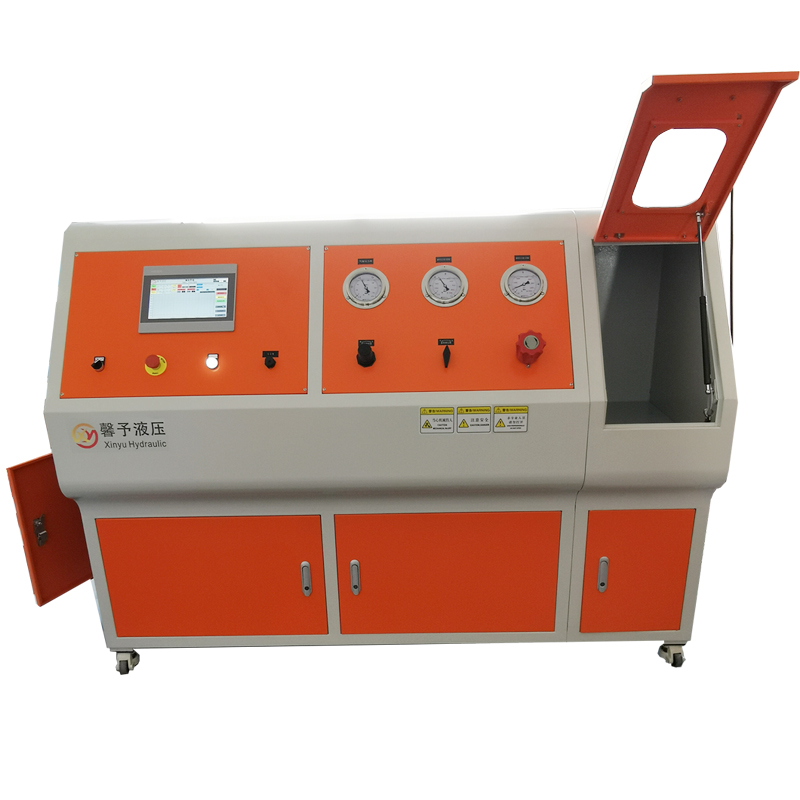

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐氧壓力激燃測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備尺寸：1900x800x1400（長x寬x高mm）
• Ø 測試艙尺寸：MAX.400x800x680（長x寬x高mm）
• Ø 試驗方式：快速升壓-保壓-泄壓
• Ø 試驗壓力范圍：0～36MPa
• Ø 輸出壓力：48MPa（氣源0.8MPa時）
• Ø 允許壓力：40MPa
• Ø 氣泵增壓比：15/60：1
• Ø 壓力測量精度：傳感器±0.2%
• Ø 試驗介質：氧氣
• Ø 介質溫度：60℃±3℃
• Ø 環境溫度：常溫
• Ø 試驗工位：1工位
• Ø 控制方式：觸摸屏控制
• Ø 氣源要求：6～8bar，2m³/min
• Ø 電源電壓：AC220V 50Hz
• Ø 系統總功率：6.5KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，2m³/min）；

2） 將被測閥門安裝到測試艙工裝中；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 此時會進入到觸摸屏控制界面；

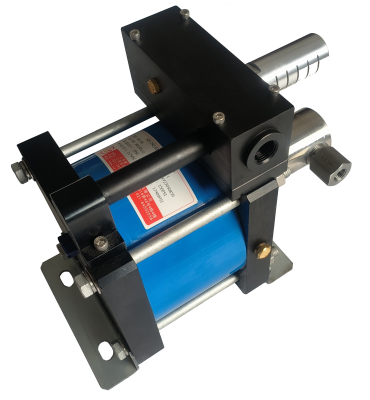

非常適合于僅要求保持壓力、補充壓力、低頻率動的場合。G 系列產品的驅動活塞直徑為 80mm,驅動氣壓≤8.3Bar。

G系列五大特點

1、輸出壓力高：輸出壓力最高可達107.9Mpa。

2、維護簡單：零件及密封件數量少，維護簡單，降低了維修成本。

3、攜帶方便：G系列微型氣液增壓泵凈重2.4Kg，非常適合野外作業或是海洋作業。

4、適用介紹范圍廣：可以適用于液壓油、純水、蒸餾水、化學溶劑、軟性化學制品和液態CO2等大部分液體。

5、多種氣體驅動：壓縮空氣、液氮、瓶裝氮氣、天燃氣等大部分氣體，都可以作為驅動源，這樣就提供了一套獨立的外部動力裝置。

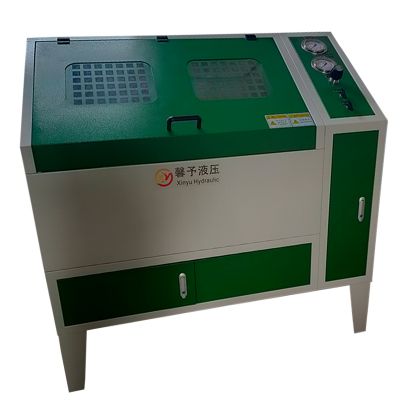

1. 本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
