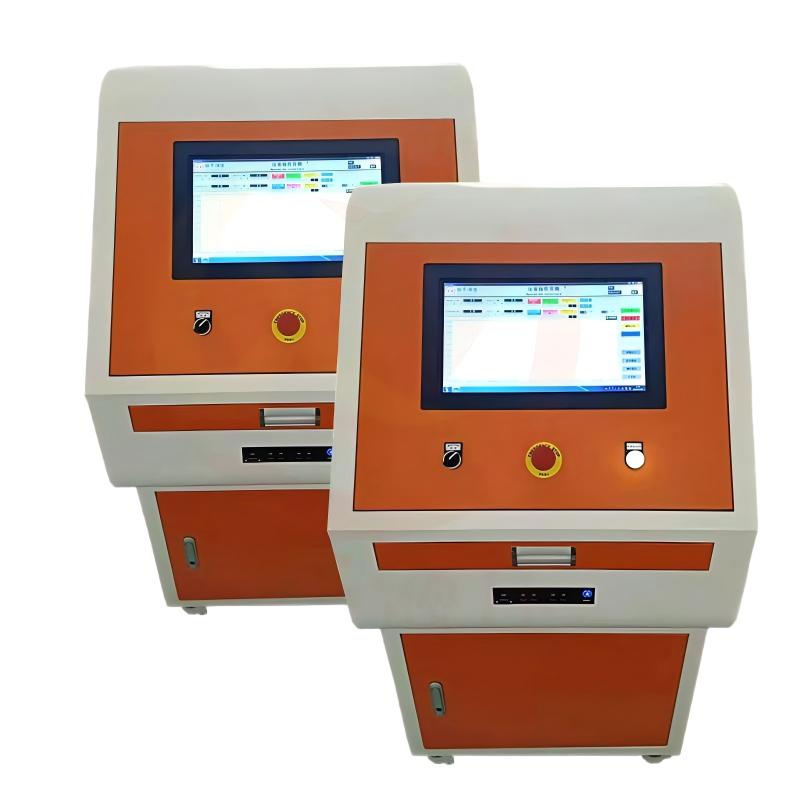

電機小齒輪自動壓裝設備是根據客戶要求定制的非標設備，用于客戶產品的自動壓裝。

設備壓力源主要通過增壓泵來實現，通過壓力傳感器檢測試驗壓力，控制通過控制軟件中設定推力、時間、位移等參數一鍵式自動運行。

運行時操作窗口可顯示壓力曲線、時間等參數，運行完成后自動停機。

1.  主要結構與功能

設備主要由氣動、液壓、電控部分組成，氣動部分主要用于設備中各個氣動閥門/泵提供動力。液壓主要由液泵、閥門和儀表組成，通過液泵生成高壓壓力，儀表進行監測。電控部分主要用于控制整個系統的運行。

2. 主要技術參數

控制箱尺寸：800x800x1400mm

操作箱尺寸：

油缸接口輸出壓力：0-100MPa

低壓接口輸出壓力：0-200MPa

高壓接口輸出壓力：0-300MPa

壓力測量精度：傳感器±0.5%，壓力表±1.6%

工作介質：液壓油

介質溫度：常溫

環境溫度：常溫

工位：3工位（油缸/低壓/高壓）

氣源要求：6-8bar，2m³/min

輸入電源：AC220V/50Hz  2 kW

3.  操作使用說明

3.1  使用前準備

     將設備高壓接口、中壓接口、油缸接口通過軟管連接到位；

     打開電源開關并將電腦開機；

     然后進入到桌面上控制軟件中進行操作。

 壓裝操作界面

界面最右側是界面切換按鈕和測試控制按鈕，可根據需求進行操作。

界面上面是參數設定顯示的區域和運行時的實時參數。

界面中間是實時壓力曲線的顯示。

曲線右上角是拆卸齒輪按鈕，按下可進行拆卸齒輪。

X軸：曲線坐標X軸的長度，單位為min。

Y軸：曲線坐標Y軸的長度，單位為MPa。

目標推力：運行中油缸需要到達的推力。

目標位移量：運行中油缸需要推出的距離。

低壓最大壓力：低壓出口管路允許的最大壓力，超過設定值自動泄壓。

高壓最大壓力：高壓出口管路允許的最大壓力，超過設定值自動泄壓。

控制按鈕：

開始試驗：點擊后系統根據所設定的參數自動運行。

暫停試驗：點擊后系統暫停運行，再次點擊開始試驗后繼續運行。

刷新復位：點擊后會顯示提示框，如下圖。此按鈕一般為當次試驗做完，需要刷新復位參數和曲線，同時可選擇是否需要保存測試數據（可在歷史數據中查看）。
